塑料填料塔構造與設計步驟詳解

塑料填料塔構造與設計步驟詳解





塑料填料塔是一種在化工、石油加工和環境工程等***域廣泛應用的分離設備，它通過利用不同物質間的物理或化學性質差異來實現組分的分離。本文旨在詳細介紹塑料填料塔的構造及其設計步驟，以供相關***域的工程師和技術人員參考。

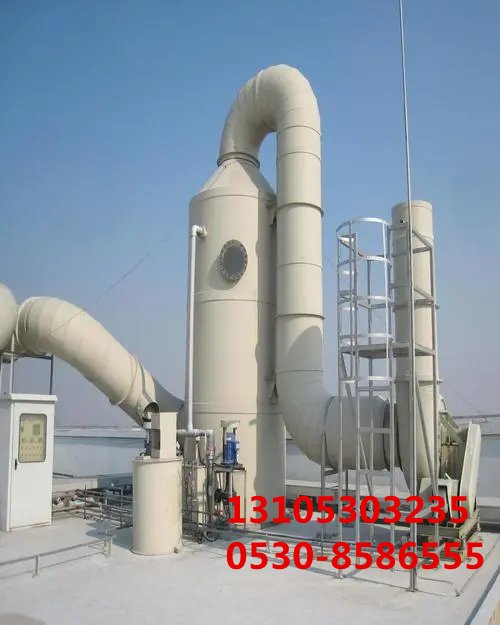

一、塑料填料塔的構造

塑料填料塔主要由塔體、塔內件、支撐結構、液體分布器、氣體分布器等部分組成。



1. 塔體：通常由耐腐蝕的塑料材料制成，如聚氯乙烯(PVC)、聚丙烯(PP)或聚乙烯(PE)等。塔體的形狀可以是圓形或方形，根據處理量和工藝要求確定其尺寸。

2. 塔內件：包括填料層和填料支撐板。填料層是實現氣液接觸的主要場所，常用的填料有拉西環、貝爾鞍形填料等。填料支撐板則用于支撐填料，防止其下沉。

3. 支撐結構：確保塔體的穩定性，通常由金屬或增強塑料構成，需承受塔體及內部填料的重量。

4. 液體分布器：位于塔***，作用是將進料液體均勻分布在填料層上，以提高分離效率。

5. 氣體分布器：位于塔底，用于使進入塔內的氣體均勻分布，保證氣液充分接觸。



二、塑料填料塔的設計步驟

設計一個高效且經濟的塑料填料塔需要遵循以下步驟：



1. 確定設計基礎數據：包括處理物料的性質、流量、溫度、壓力以及所需的分離效率等。

2. 選擇填料類型：根據物性數據和分離要求選擇合適的填料，考慮因素包括填料的比表面積、空隙率、材質等。

3. 計算塔徑和塔高：基于物料平衡和傳質單元高度的概念，結合填料的***性，計算所需的塔徑和填料層高度。

4. 設計液體分布器和氣體分布器：確保液體和氣體能夠均勻分布，提高傳質效率。

5. 考慮操作條件：包括溫度、壓力、流速等，以確保塔的穩定運行。

6. 進行力學計算：包括塔體的強度計算、支撐結構的承載能力等，確保塔體的安全性。

7. 設計附屬設施：如進出口管線、檢測儀表、控制系統等，以滿足操作和維護的需要。

8. 編制設計文檔：包括設計報告、圖紙、材料清單等，為制造和施工提供依據。

結語：

塑料填料塔的設計是一個復雜的工程問題，需要考慮多種因素，包括物料性質、操作條件、經濟性和安全性等。通過遵循上述設計步驟，可以設計出既高效又經濟的塑料填料塔，滿足工業生產的需求。
