結構原理

填料塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。

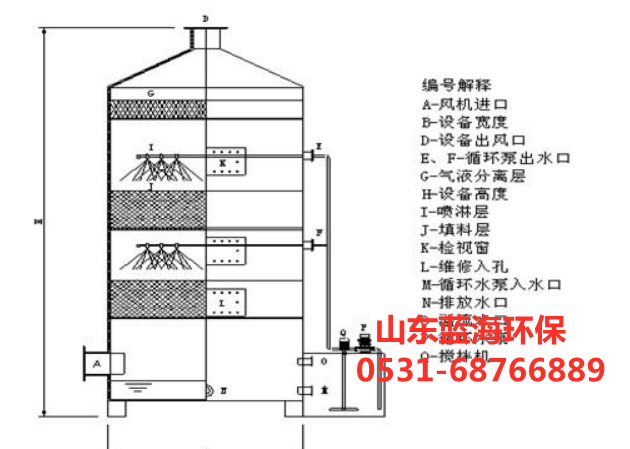

是一直立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方式放置在支承板上。

填料的上方安裝填料壓板，以防被上升氣流吹動。

液體從塔***經液體分布器噴淋到填料上，并沿填料表面流下。

氣體從塔底送入，經氣體分布裝置(小直徑塔一般不設氣體分布裝置)分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。

填料塔屬于連續接觸式氣液傳質設備，兩相組成沿塔高連續變化，在正常操作狀態下，氣相為連續相，液相為分散相。

當液體沿填料層向下流動時，有逐漸向塔壁集中的趨勢，使得塔壁附近的液流量逐漸增***，這種現象稱為壁流。

壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。

因此，當填料層較高時，需要進行分段，中間設置再分布裝置。

液體再分布裝置包括液體收集器和液體再分布器兩部分，上層填料流下的液體經液體收集器收集后，送到液體再分布器，經重新分布后噴淋到下層填料上。

填料塔具有生產能力***，分離效率高，壓降小，持液量小，操作彈性***等***點。

填料塔也有一些不足之處，如填料造價高;當液體負荷較小時不能有效地潤濕填料表面，使傳質效率降低;不能直接用于有懸浮物或容易聚合的物料;對側線進料和出料等復雜精餾不太適合等。
